一、網格化空氣站產品概述

1.背景概述：

網格化空氣站是我司生產的新型空氣質量在線多參數監測系統，主要監測PM2.5、PM10、CO、SO2、NO2、O3，同時可擴展氣象五參、噪聲等多種參數。建立大氣環境數據監測與分析系統，可以提高對大氣污染監測數據的處理和管理能力，為環境規劃和環境評價提供決策依據。主要用于企業化工業園區、城市環境監測、市政環境監測、移動環境監測、交通污染環境監測、公園、森林環境監測等。

網格化空氣站可實現區域空氣質量的在線自動監測，能全天候、連續、自動的監測環境中的二氧化硫、二氧化氮、臭氧、一氧化碳、PM2.5、PM10和有機揮發物的實時變化情況，迅速準確的收集、處理監測數據，能及時準確的反映區域環境空氣質量狀況及變化規律，為環保部門的環境決策、環境管理、污染防治提供詳細的數據資料和科學依據。

2.標準依據：

《中華人民共和國大氣污染防治法》

《環境空氣質量標準》（GB3095-2012）

《大氣污染物綜合排放標準》（GB16297）

《大氣污染物綜合排放標準》（GB16297）

《計量檢定規程—光散射式數字粉塵檢測儀》（JJG846）

《公共場所空氣中可吸入顆粒物（PM10）測定方法-光散射法》（WS/T206）

《污染源在線自動監控(監測)系統數據傳輸標準》（HJ/T212-2017）

《環境空氣顆粒物（PM10和PM2.5）連續自動監測系統技術要求及檢測方法》HJ653）

3.產品特點：

采樣方式：泵吸式；通訊方式：4G無線數據傳輸。

采用進口高靈敏度傳感器，響應速度快，分辨率高，線性好，檢測下限達到ppb級，高溫條件下穩定運行。每只傳感器可以單獨插拔，單獨校準和更換。

支持本地存儲可達12個月，U盤導出功能。

供電系統市電及太陽能可選。

可通過遠程終端對設備進行遠程診斷、遠程校準和程序升級。

支持?jǐn)帱c續傳功能，避免網絡環境問題造成的數據丟失。

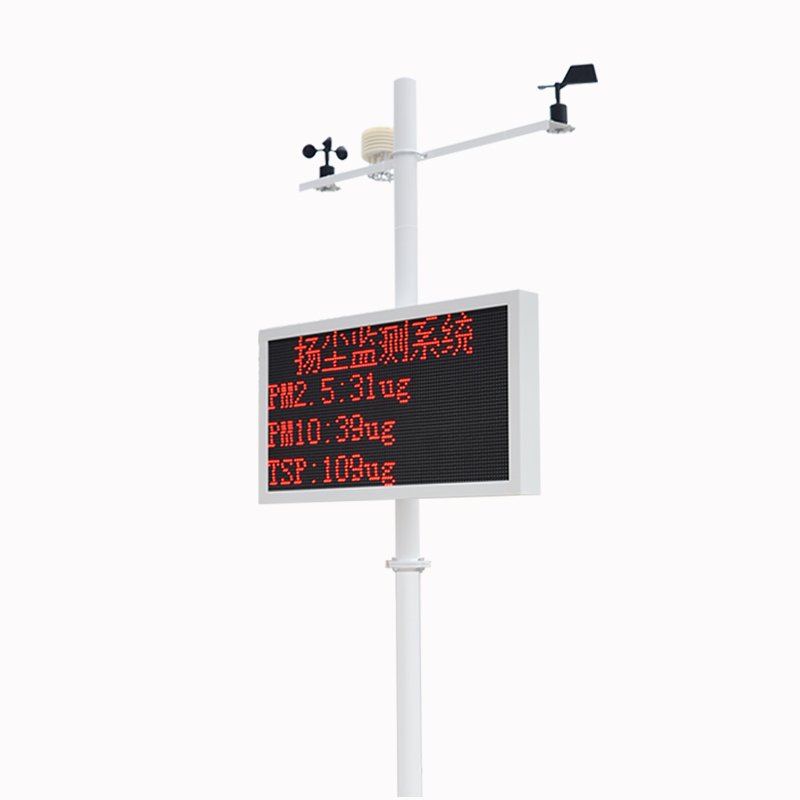

LED顯示屏：可外接LED顯示屏，顯示清晰，結構簡單，便于安裝，抗干擾能力強（選配）。

可根據客戶需求對監測因子進行自由擴展及組合，選擇性多，且較為靈活。

自帶溫濕度補償算法，精準監測溫濕度變化。

二、網格化空氣站系統組成

該系統主要由四氣兩塵和氣象監測單元、數據采集處理單元、視頻字符疊加單元、數據傳輸單元、數據展示平臺、聯動控制單元等組成，實現大氣環境監測、數據上傳、數據展示、統計分析、視頻疊加等功能，完美對接政府監測平臺，實現大氣環境的24小時監管。

1.顆粒物監測單元

對PM10、2.5進行連續自動監測，環境數據每2分鐘采集一次，并實時上傳至數據中心和監控平臺統計和分析；

2.四氣傳感器監測單元

對CO、SO2、NO2、O3進行實時監測，采用高精度進口傳感器，數據精確，穩定。

3.氣象五參監測單元

整套設備具備溫度、濕度、風速、風向、大氣壓強等氣象環境參數的監測，為監測數據的后期分析提供氣象參數；

4.數據采集處理單元

該單元是整套系統的中樞，對所收取的監測數據進行匯總及存儲；對采集的監測數據按照統計要求進行統計分析處理，將處理后的數據上報至云平臺，并支撐參數的本地化顯示，實現環境參數與視頻監控畫面的融合；

5.數據展示平臺

本系統的監測數據不僅可以上報至各級政府的數據云平臺，也可上報我司環境在線監測平臺，更能與現場的監控視頻融合，將現場的環境參數以字符形式顯示在視頻監控畫面上，實現本地環境參數與本地視頻的融合，隨視頻一起存儲，防篡改，一經疊加永久存在。

三、網格化空氣站性能優勢

1.具有云端自動升級功能，后臺新版本發布一鍵遠程升級，遠程配置等功能；

2.特殊的風道設計，保障數據的精確，延長傳感器的使用壽命；

3.采用高精度傳感器，相應時間快，分辨率高，線性好，數據精確；

4.應用單片機技術和網絡通訊相結合，采用數據存儲功能，不僅可提供方便的數據查詢；

5.可以通過USB接口將數據轉存至計算機，分析出日平均值/月平均值等并可打印；

6.氣體6參數指標任選，還有氣象5參數可靈活定制；

7.性能穩定，準確度高，操作方便，易于維護具有斷電保護功能；

8.品質好，價格低，適合網格化批量推廣；

四、網格化空氣站技術參數
